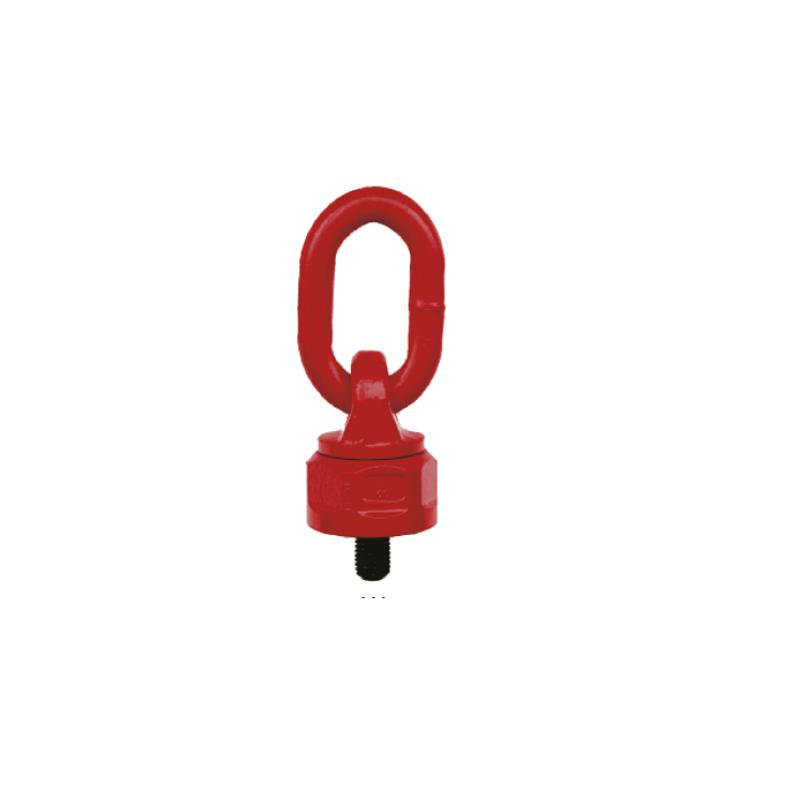

G80万向转环


产品介绍:

★合金钢锻造而成,韧性好,强度高。

★整体表面喷塑处理,耐腐蚀耐磨损,使用寿命长。

★规格种类多,可以任意搭配,支持定做。

★产品广泛应用于矿山、铁路、建筑、冶金化工、港口、电力、钢铁、造船等领域。

技术参数:


G80 万向转环

G80 MUTI-DIRECTIONAL USING LIFTING SWIVEL

SIZE DIMENSIONS ( mm ) W.L.L. ( t ) WEIGHT ( kg )
D×E A B C G T W 90°
M8×13 55 36 15.5 52 44 30 13 0.3 0.6 0.43
M10×19 55 36 15.5 52 44 30 13 0.45 0.9 0.45
M12×19 55 36 15.5 52 44 30 13 0.5 1 0.46
M16×20 55 36 15.5 52 44 30 13 1.12 2 0.48
M20×30 85 60 22.5 81 69 40 18 2 4 1.55
M22×30 85 60 22.5 81 69 40 18 2 4 1.56
M24×30 85 60 22.5 81 69 40 18 3.15 6.3 1.59
M27×35 85 60 22.5 81 69 40 18 3.15 6.3 1.61
M30×35 115 80 26.5 110 90 50 22 5.3 10.6 3.72
M30×50 115 80 26.5 110 90 50 22 8 11.8 3.75
M33×50 115 80 26.5 110 90 50 22 8 11.8 3.77
M36×54 115 80 26.5 110 90 50 22 8 11.8 3.81
M39×58 115 80 26.5 110 90 50 22 8 11.8 3.86
M42×63 115 80 26.5 110 90 50 22 10 15 3.88
M45×68 115 80 26.5 110 90 50 22 10 15 3.92
M48×68 115 80 26.5 110 90 50 22 10 15 3.95
M56×84 135 104 36.5 140 117 65 28 15 20 8.10
M60×90 135 104 36.5 140 117 65 28 15 20 8.85
M64×95 135 104 36.5 140 117 65 28 15 20 9.00
M72×108 150 125 48.5 331 166 80 40 25 - 22.80
M80×120 150 125 48.5 331 166 80 40 30 - 23.90
M90×135 - - - - - - - 35 - 25.90
