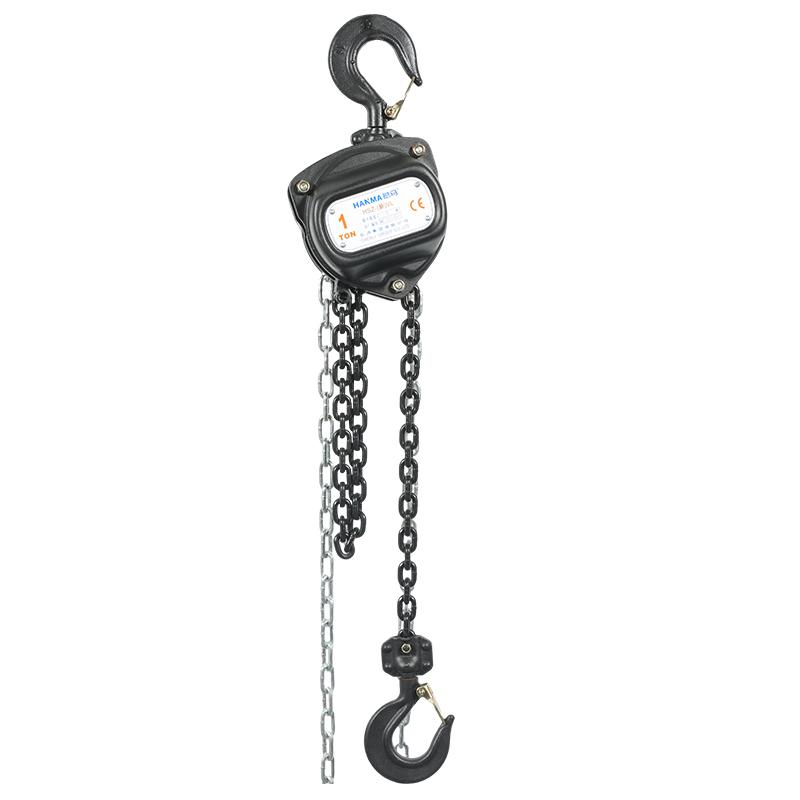

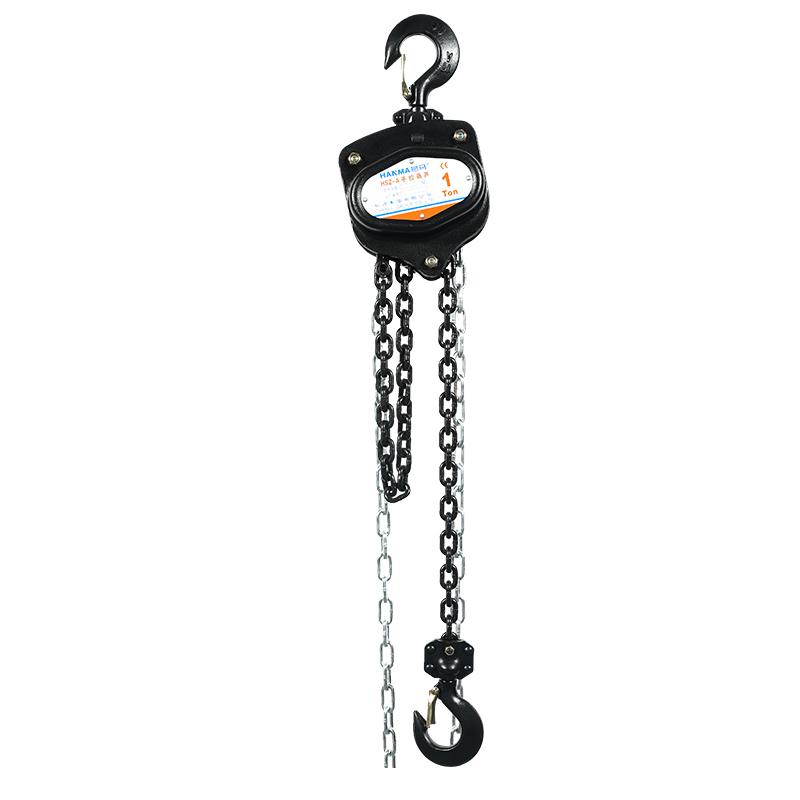

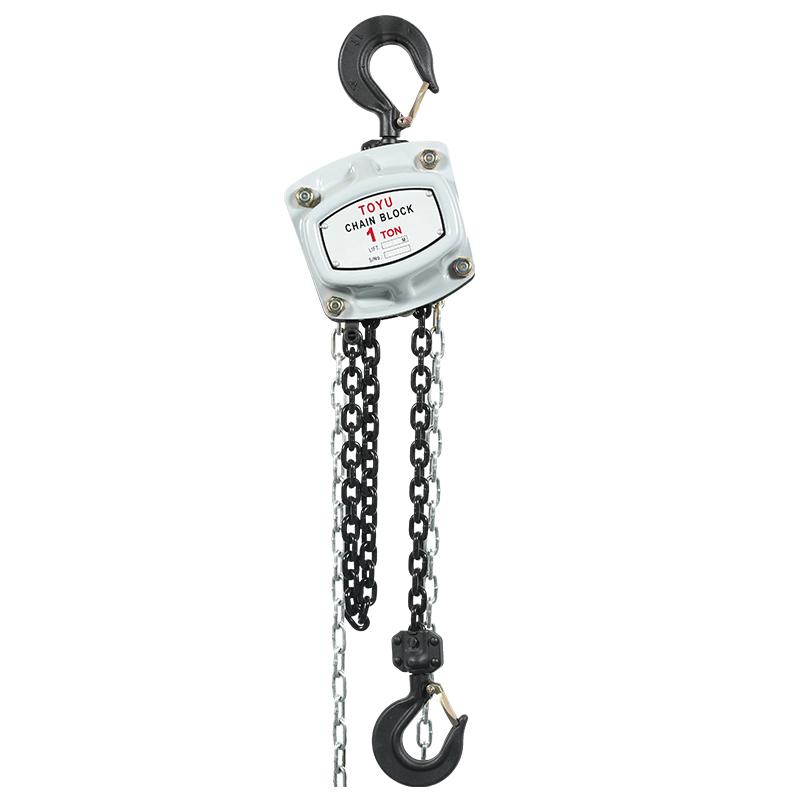

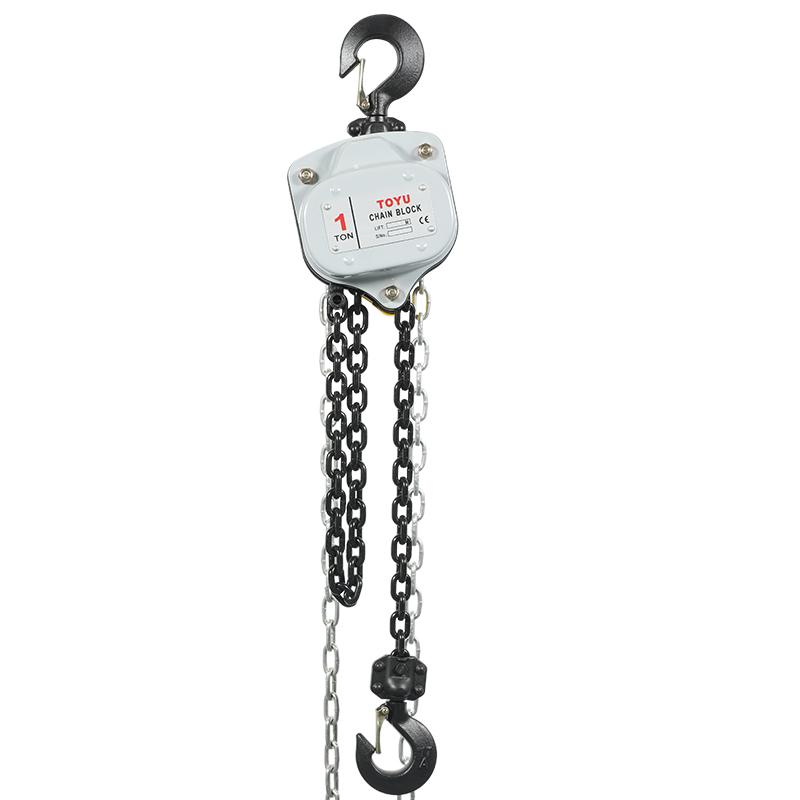

HSZ-D型手拉葫芦

产品介绍：

额定载重：0.25T-50T

起升高度：2.5米/3米

吊钩材质：合金钢吊钩

链条材质：G80锰钢链条

外壳材质：合金钢罩壳

机械行业标准：JB/T 7334—2016

产品特点：

D型手拉葫芦特点是外形美观，采用整体轴承，优化传动比手拉力更轻。相比V型手拉葫芦强度更高、运行更平顺、手拉力更轻。

1.内部齿轮传动件均采用20CrMnTi合金钢和严格的渗碳热处理工艺，相对比传统工艺增加了齿轮的抗耐磨性；

2.手罩壳采用卷边加强筋设计，外观精美，整体机身强度更高，增加手拉链运行顺畅度；

3.采用高强度G80辰力专利链条。

产品用途：

D型手拉葫芦适用于工厂、矿山、建筑工地、码头、船坞、仓库等用作安装机器、起吊货物，尤其对于露天和无电源作业，更显示出其特性。

注意事项：

1.使用前必须对手拉葫芦钩环销链等认真检查，不合格严禁使用。

2.严禁重物吊在吊钩的顶部和用起重链条捆扎重物。

3.不可斜拉重物和横向使用。

4.操作者应站在与手链轮同一平面内拽动手链条，使手链轮沿顺时针方向旋转，即可使重物上升，反向拽动手链条，重物即可缓缓下降。

维修保养：

1.手拉葫芦的起重链轮左右轴承的滚柱，可用黄油粘附在已压装于起重链轮轴颈的轴承内圈上，再装入墙板的轴承外圈内。

2.手拉葫芦在安装制动装置部分时，注意棘轮齿槽与棘爪爪部啮合良好，弹簧对棘爪的控制应灵活可靠，装上手链轮后，顺时针旋转手链轮，就将棘轮、摩擦片压紧在制动器座上，逆时针旋转手链轮，棘轮与摩擦片间应留有空隙。

3.为了维护和拆卸方便，手链条其中一节系开口链(不允许焊死)。

技术参数：

额定载荷Capacity(t)		0.25	0.5	1	1.5	2	3	3	5	10	20	30	50
标准提升高度STANDARD LIFT(m)		2.5	2.5	2.5	2.5	3	3	3	3	3	3	3	3
试验载荷Running test load(KN)		3.1	6.3	12.5	18.8	25	37.5	37.5	62.5	125	250	375	625
额定手拉力Effort required to lift rated load (ND)		190	262	265	265	272	320	280	358	370	370*2	370*2	370*2
起重链行数Strands of load chain		1	1	1	1	1	1	2	2	4	8	12	22
起重链直径Strands of load chain(mm)		4	6	6	7.1	8	10	7.1	10	10	10	10	10
主要尺寸Dimensions(mm)	A	104	126.5	143	148	152	181	156	181	181	192	330	410
	B	100	136	156	182	198	266	214	266	365	630	670	900
	C	230	266	324	392	407	636	465	636	798	890	1000	1950
	D	30	36	40	52	52	60	60	68	85	106	106	170
	K	23	25.5	28	38	38	40	42	50	57	84	84	130
净重 Net Weight(Kg)		4.2	9.2	11.3	15.6	19	28	23.4	43.2	76.8	160	230	1050
起升高度每增1m增加重量(Kg) Extra weight per metre of extra lift		1	1.7	1.7	2	2.3	3.1	3.1	5.3	9.8	19.6	28.3	50
包装尺寸 Package size		171514	201619	231820	292222	292222	402524	332521	422824	544930	807234	887840	16013090
